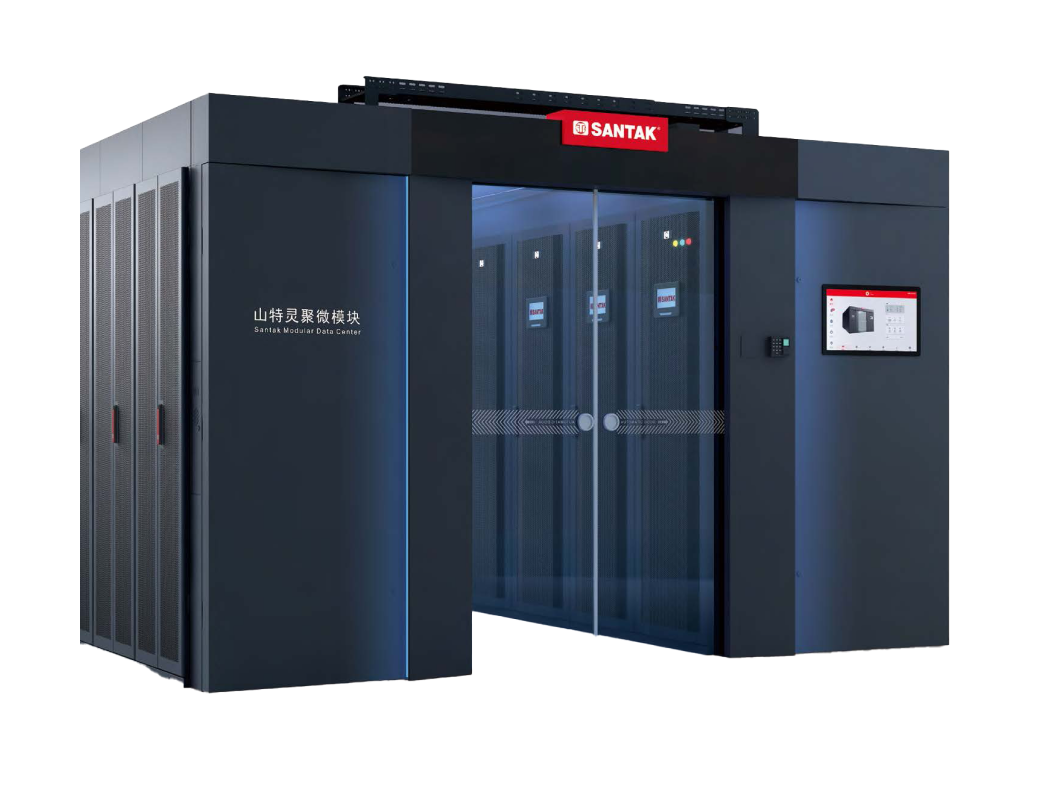

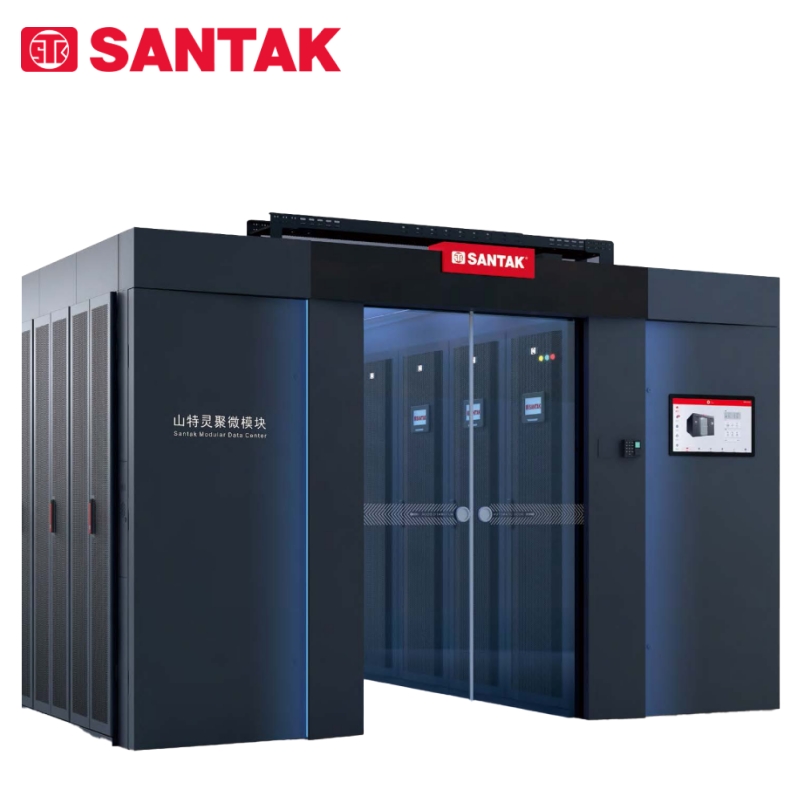

山特靈聚2.0 Aisle整合數據中心供配電系統，制冷系統，智能化監控系統，物理基礎設備，給客戶提供全鏈條一體化解決方案。相較于傳統數據中心，具有易部署，易擴展，高兼容性，高可靠性，低能耗，低空間占用的特點。靈聚2.0通道產品相對于單柜和單排產品，大幅提高了產品容量。廣泛適用于中小型數據中心的使用。

高密閉封閉冷通道組件

• 冷量損失小

高能效空調組件

• 直流變頻壓縮機
• EC風機
• 節省15%電能

高效率UPS組件

• 高可靠模塊化UPS，96%在線雙轉換效率，99%ECO模式效率
• CQC節能認證

模塊化UPS組件

• 75K/125K/200K多種機框可選，適應不同業務需求
• 模塊化設計，可實現業務逐步擴展
• 高功率密度，占地面積小
• 配置內部旁路和維修旁路，無需額外加裝。

高定制化配電柜組件

• 單路/雙路配電可選
• 輸入輸出柜，列頭柜可定制
• 開關及備用開關數量可選

易維護通道組件

• 柜體拆裝簡單，可拆式頂板，兩段式側板

易維護空調組件

• 空調標準機組壓縮機采用螺紋連接，機組實現快捷安裝及維修；機組標配高低壓檢測口，機組維護不需要停機操作
• 電極加濕，水質要求底，易維護

易維護UPS組件

• 高可靠模塊化UPS，模塊更換僅需5分鐘
• 電池節數靈活可調，大幅簡化電池維護
• 市電緩啟，降低柴油發電機容量要求

智能管理配電柜組件

• 精密列頭柜內置智能電表，精準管理電能使用

智能動環監控系統

• 圖形化展示系統運行狀態，簡潔直觀
• IE界面監控，基本使用無需安裝和掌握獨立軟件
• 21.5英寸工業平板顯示器，系統狀態指示燈，友好的人機交互

高可靠性通道組件

• 高端機柜靜態承重2400kg, 通過9級抗震裂度測試
• 高強度鋁合金框架天窗
• 全鋼化玻璃門，配靜音軸承及高強度合金導軌
• 密封性好

高可靠性空調組件

• 室外機使用防腐蝕不銹鋼外殼
• PTC陶瓷加熱器，安全不起火
• 空調電子膨脹閥PID調制控制，對系統的變化做出快速反應，確保機組穩定運行

高可靠性UPS組件

• 高可靠模塊化UPS，冗余備份，MTTR幾乎為0
• 采用油浸電容設計，根本杜絕電容起火
• 智能電池管理技術，大幅提高電池安全性及壽命

高可靠性配電柜組件

• 雙路配電
• 原廠品牌配電開關

高可靠性系統配置

• 支持雙路供電
• 支持用于A,B,C級數據中心

高擴展通道組件

• 10-40柜任意組合滿足客戶業務需求
• 600/800mm寬機柜可選
• 束線板，理線槽，承重板，L型支架，盲板等組件可選

模塊化空調組件

• 空調采用模塊化設計
• 300/600寬度空調可選，高制冷密度，占地空間小
• 通道內25/40/60KW多種列間空調可選，也支持通道外房間級空調選擇
• 支持直膨風冷和冷凍水冷方式，適應更廣泛的安裝環境
• 上下出水管可選

配置概述	典型配置1	典型配置2	典型配置3	典型配置4
配置分布示意圖
推薦負載功率	32kW	64kW	96kW	128KW
UPS 容量①	50kW (3A3 PT 75kW 機框+2*25kW功率模塊)	100kW (3A3 PT 125kW機框 100kW (3A3 PT 125kW機框	125kW (3A3 PT 200kW機框+5*25kW功率模塊)	175kW (3A3 PT 200kW機框+7*25kW功率模塊)
空調容量②	2*25kW列間空調	2*40kW列間空調	3*40kW列間空調	4*40kW列間空調
配電列頭柜③	雙路三相配電列頭柜	雙路三相配電列頭柜	雙路三相配電列頭柜	雙路三相配電列頭柜
總柜位數	12	20	30	40
IT機柜數量	8	16	25	34
UPS機柜數量	1	1	1	1
空調機柜數量	2	2	3	4
配電列頭柜數量	1	1	1	1
通道類型	冷通道封閉 600*1200*2000	冷通道封閉 600*1200*2000	冷通道封閉 600*1200*2000	冷通道封閉 600*1200*2000
機柜尺寸（W*D*Hmm）	600*1200*2000	600*1200*2000	600*1200*2000	600*1200*2000
防護等級	IP20	IP20	IP20	IP20
供電系統
UPS供電架構	三相雙輸入供電系統	三相雙輸入供電系統	三相雙輸入供電系統	三相雙輸入供電系統
UPS效率	96%@在線雙轉換模式； 99%@ECO模式	96%@在線雙轉換模式； 99%@ECO模式	96%@在線雙轉換模式； 99%@ECO模式	96%@在線雙轉換模式； 99%@ECO模式
維修旁路	標配	標配	標配	標配
UPS尺寸（W*D*Hmm）	600*1200*2000	600*1200*2000	600*1200*2000	600*1200*2000
配電系統
配電輸入輸出支路	雙路總開關100A精密列頭柜， 2*18支路32A/1P	雙路總開關160A精密列頭柜， 2*24支路32A/1P	雙路總開關250A精密列頭柜， 2*30支路32A/1P	雙路總開關400A精密列頭柜， 2*24支路32A/1P
智能電表	對狀主態路監全測電量監測和支路的電流	對狀主態路監全測電量監測和支路的電流	對狀主態路監全測電量監測和支路的電流	對狀主態路監全測電量監測和支路的電流
防雷等級	2個C級防雷器In=20kA	2個C級防雷器In=20kA	2個C級防雷器In=20kA	2個C級防雷器In=20kA
（配W電*列D*頭H柜m尺m寸）	600*1200*2000	600*1200*2000	600*1200*2000	600*1200*2000
PDU規格	輸入額定電流32A，輸出為20位10A國標插座+4位16A國標插座	輸入額定電流32A，輸出為20位10A國標插座+4位16A國標插座	輸入額定電流32A，輸出為20位10A國標插座+4位16A國標插座	輸入額定電流32A，輸出為20位10A國標插座+4位16A國標插座
PDU 數量	2條/IT柜	2條/IT柜	2條/IT柜	2條/IT柜
制冷系統
制冷方式④	直膨風冷	直膨風冷	直膨風冷	直膨風冷
額定制冷量/臺	25kW	40kW	40kW	40kW
風量（m3/h）/臺	4750	7560	7560	7560
加熱量（kW）/臺	4	6	6	6
加濕量（kg/h）/臺	1.5	1.5	1.5	1.5
空調尺寸（W*D*Hmm）	300*1200*2000	600*1200*2000	600*1200*2000	600*1200*2000
電池
電池類型	山特城堡系列鉛酸蓄電池/山特G系列膠體蓄電池/山特Array系列長壽命蓄電池	山特城堡系列鉛酸蓄電池/山特G系列膠體蓄電池/山特Array系列長壽命蓄電池	山特城堡系列鉛酸蓄電池/山特G系列膠體蓄電池/山特Array系列長壽命蓄電池	山特城堡系列鉛酸蓄電池/山特G系列膠體蓄電池/山特Array系列長壽命蓄電池
建議電池?cái)?shù)量⑤，后備時間15min @額定IT負載功率	40節（C12-65, 65Ah）	40節（C12-100, 100Ah）	40 節 （C12-150, 150Ah）	40節（C12-200, 200Ah）
建議電池?cái)?shù)量⑤，后備時間30min @額定IT負載功率	40節（C12-100, 100Ah）	40節（C12-200, 200Ah）	40節（C12-250, 225Ah）	80節（C12-200, 200Ah）
電池管理系統（BMS）選配	監池電池內的阻電及流單參體數內電部池溫電度壓，、單和體整電組	監池測內每阻節及電單池體內電部池溫電度壓，、單和體整電組電池的電流參數	監池電池內的阻電及流單參體數內電部池溫電度壓，、單和體整電組	監池電池內的阻電及流單參體數內電部池溫電度壓，、單和體整電組
動環監控
監控界面⑥	21.5英寸工業平板顯示器	21.5英寸工業平板顯示器	21.5英寸工業平板顯示器	21.5英寸工業平板顯示器
智能一體化監控主機	帶HDMI接口，支持外接顯示器， 8路RS485串口	帶HDMI接口，支持外接顯示器， 8路RS485串口	帶HDMI接口，支持外接顯示器， 8路RS485串口	帶HDMI接口，支持外接顯示器， 8路RS485串口
4G短信模塊（選配）	4G全網通制式，短信告警， SIM卡用戶自配	4G全網通制式，短信告警， SIM卡用戶自配	4G全網通制式，短信告警， SIM卡用戶自配	4G全網通制式，短信告警， SIM卡用戶自配
8口千兆POE網絡交換機	8口千兆 二層非網管企業級交換機	8口千兆 二層非網管企業級交換機	8口千兆 二層非網管企業級交換機	8口千兆 二層非網管企業級交換機
溫濕度	智能溫濕度傳感器 （帶液晶顯示）*2	智能溫濕度傳感器 （帶液晶顯示）*2	智能溫濕度傳感器 （帶液晶顯示）*2	智能溫濕度傳感器 （帶液晶顯示）*2
煙感	與天窗聯動*2	與天窗聯動*2	與天窗聯動*2	與天窗聯動*2
水浸	區域式漏水適配模塊 （含5米漏水繩）*2	區域式漏水適配模塊 （含5米漏水繩）*2	區域式漏水適配模塊 （含5米漏水繩）*3	區域式漏水適配模塊 （含5米漏水繩）*4
視頻監控	攝像頭*2，硬盤錄像機*1，2T硬 盤*1（可滿足2個攝像頭30天全時 錄像數據存儲）	攝像頭*2，硬盤錄像機*1，2T硬 盤*1（可滿足2個攝像頭30天全時 錄像數據存儲）	攝像頭*2，硬盤錄像機*1，2T硬 盤*1（可滿足2個攝像頭30天全時 錄像數據存儲）	攝像頭*2，硬盤錄像機*1，2T硬 盤*1（可滿足2個攝像頭30天全時 錄像數據存儲）
聲光報警器（選配）	聲壓指數：≥108dB（300mm）； 閃光頻率：200次/分鐘±10%； 燈罩顏色：紅色	聲壓指數：≥108dB（300mm）； 閃光頻率：200次/分鐘±10%； 燈罩顏色：紅色	聲壓指數：≥108dB（300mm）； 閃光頻率：200次/分鐘±10%； 燈罩顏色：紅色	聲壓指數：≥108dB（300mm）； 閃光頻率：200次/分鐘±10%； 燈罩顏色：紅色
照明	LED冷白光照明（ 暗裝于天窗套件內）	LED冷白光照明（ 暗裝于天窗套件內）	LED冷白光照明 （暗裝于天窗套件內）	LED冷白光照明 （暗裝于天窗套件內）
警告氛圍燈	雙色LED	雙色LED	雙色LED	雙色LED
門禁⑦	門禁控制器；指紋/密碼/IC卡 讀卡器	門禁控制器；指紋/密碼/IC卡 讀卡器	門禁控制器；指紋/密碼/IC卡 讀卡器	門禁控制器；指紋/密碼/IC卡 讀卡器
通道配件
通道門	全透視鋼化玻璃雙移動門， 自動門防夾安全光幕感應器	全透視鋼化玻璃雙移動門， 自動門防夾安全光幕感應器	全透視鋼化玻璃雙移動門， 自動門防夾安全光幕感應器	全透視鋼化玻璃雙移動門， 自動門防夾安全光幕感應器
天窗	多功能天窗套件，暗裝雙LED 冷白光照明，自動天窗開合及一 鍵恢復	多功能天窗套件，暗裝雙LED 冷白光照明，自動天窗開合及一 鍵恢復	多功能天窗套件，暗裝雙LED 冷白光照明，自動天窗開合及一 鍵恢復	多功能天窗套件，暗裝雙LED 冷白光照明，自動天窗開合及一 鍵恢復
豎裝理線板	2條/IT柜	2條/IT柜	2條/IT柜	2條/IT柜
固定承重板	固定式安裝承重板， 最大承重60KG，2個/IT柜	固定式安裝承重板， 最大承重60KG，2個/IT柜	固定式安裝承重板， 最大承重60KG，2個/IT柜	固定式安裝承重板， 最大承重60KG，2個/IT柜
強弱電槽	支持強弱線路敷設， 實現快速安裝位于機柜頂部	支持強弱線路敷設， 實現快速安裝位于機柜頂部	支持強弱線路敷設， 實現快速安裝位于機柜頂部	支持強弱線路敷設， 實現快速安裝位于機柜頂部
伸縮型跨列線槽	調節式過線槽，配套與走線架連 接掛件，預裝接地線	調節式過線槽，配套與走線架連 接掛件，預裝接地線	調節式過線槽，配套與走線架連 接掛件，預裝接地線	調節式過線槽，配套與走線架連 接掛件，預裝接地線
氣流遏制盲板	19英寸1U/2U標準， 快速卡扣安裝	19英寸1U/2U標準， 快速卡扣安裝	19英寸1U/2U標準， 快速卡扣安裝	19英寸1U/2U標準， 快速卡扣安裝
承重底座（選配）	機柜落地安裝	機柜落地安裝	機柜落地安裝	機柜落地安裝
認證
UPS認證	泰爾認證/CQC節能認證	泰爾認證/CQC節能認證	泰爾認證/CQC節能認證	泰爾認證/CQC節能認證
空調認證⑧	CQC節能認證	CQC節能認證	CQC節能認證	CQC節能認證
機柜認證	抗震認證	抗震認證	抗震認證	抗震認證
