弱電機房防雷接地技術方案+配置清單

技術方案

一、設計依據

?《數據中心設計規范》GB 50174-2008

?《建筑物防雷設計規范》GB 50057-2010

?《通信局（站）防雷與接地工程設計規范》  GB 50689-2011

?《建筑物電子信息系統防雷技術規范》GB 50343-2012。

二、概況

根據用戶需求，擬在指揮辦公樓做保護地網系統。因通信機房、師藍軍指揮所、自動化機房、信息中心機房核心設備比較集中，所有同時做等電位均壓帶和法拉第籠保護；法拉第籠為600*600mm的網格。因三樓設備間、五樓設備間、配電房、師指揮所主室、雷達營指揮所以電腦及交換機為主，故只做等電位均壓帶，并使每個設備都可以直接得到有效的保護

在信息中心機房后面約22米處做大地地柵網，每個房間內地網通過一條50平方的連接線串聯匯集到大地地柵網，地網接地電阻要求小于1Ω。

三、方案說明

1、強電防雷及防過電壓系統

強電防雷主要是防感應雷，防止雷擊過程中，通過電源線纜感應的大電流，穿入機房，損壞設備， 由于本項目所在地屬于強雷區，所以必須要好防雷工作，以確保設備、人身安全。在《電子計算機機房設計規范》GB 50174-2008中，對機房防雷有非常嚴格的要求，必須嚴格執行。

由于機房屬于LPZII防雷區。機房防雷主要是防感應雷，防止雷擊過程中，通過電源線纜感應的大電流，穿入機房，損壞設備。

因此在各個機房采用三級防雷措施。針對本次工程，第一級防雷器為A級防雷器（100KA），防雷器安裝在配電柜進線處；第二級防雷器為B級防雷器（40KA），自制防雷箱，安裝在機柜外，總開出線引入到第二級防雷箱，再引入U(xiǎn)PS防雷開關上，能將大能量的浪涌電流限制在后續保護系統可允許的范圍；第三級防雷器為C級防雷器（20KA），防雷器安裝在UPS輸出端。使輸出的箝位電壓達到規定值，從而保護了設備，而且還能有效地抑制電網中的尖峰干擾，使供電系統更加穩定，確保供電系統安全可靠。

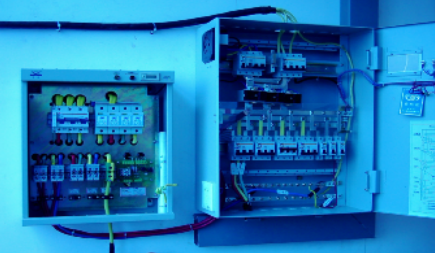

電源防雷器

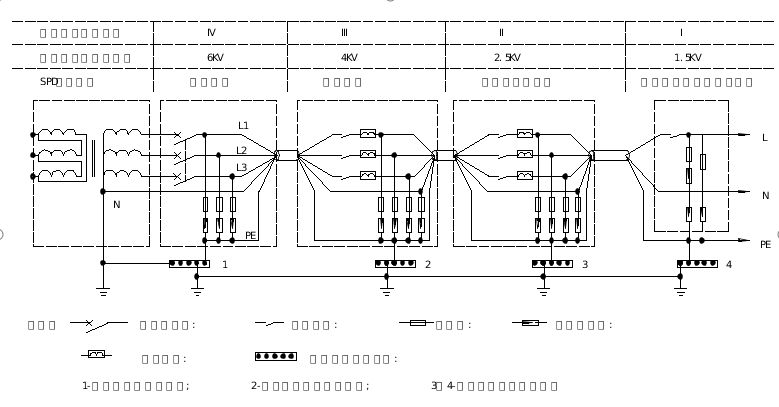

電源設備分類示意圖如下：

在機房?jī)?nèi)用40*3mm銅排做均壓帶及局部等電位連接，且與大地地柵網可靠連接，確保系統安全可靠。機房天花主龍骨、地板支架、墻板的前后左右用多股6mm2電線電纜夸接，并且就近連接到等電位銅排上；其目的在于防止雷擊過程中，瞬間產生的高電位反擊。更加保證了人身和設備的安全。

2、保護人身及數據安全的防靜電措施

因此在部分機房?jī)?nèi)用銅箔做法拉第籠，使靜電所引起的電荷積累，能迅速的流入大地，以保證設備及人身的安全。另外機房密閉，也防止帶灰塵顆粒入侵機房，減少了電子碰幢而產生的帶電離子。這樣也可以避免灰塵對設備正常工作造成威脅。

3、接地系統

3.1常規接地系統

本機房設計中有保護接地系統，防雷接地系統，工作接地系統，防靜電接地系統，機房中設備的金屬外殼、金屬管線、防靜電地網、防靜電地板的支架連接一體都與保護地有良好的連接，既保證人身設備安全，又給機房?jī)?nèi)游離電子一個順暢通路。為保證機房中的計算機有一個等電位的工作環境。也為了保證計算機系統穩定工作，本設計采用單獨的等電位均壓帶，通過等電位連接線接地，使機房能安全可靠地工作。

為了保證接地電阻符合要求，要求接地線纜必須不小于BVR-25mm2的導線，本項目中采用BVR-50mm2的導線。

為了避免對計算機系統的電磁干擾，采用將多種接地的接地線分別接到各接地母線上，由接地母線采用一根接地線單點與接地體相連接的單點接地方式（也稱為一點接地方式）。

由計算機設備至接地線的連接導線應采用多股編織銅線，且應盡量縮短連接距離，并采取格柵等措施，盡量使各接地點處于同一等電位上。其特點是有統一的基準電位，相互干擾減少，而且能泄漏靜電荷，容易施工又經濟，所以規范推薦這種一點接地系統。

為了保證接地系統可靠性，本機房采用聯合接地方式，大樓的接地系統接地電阻≤1Ω。

大地地柵網示意圖

一、圖示說明：              1.5米長的電解地極

40*4mm鍍鋅扁鐵

二、設計與施工說明：

1、地網長寬各為15米，深度1.5米，做成“口”字型

2、各電解地極的間距如圖示。

3、水平接地體設計用40*4mm鍍鋅扁鐵，與離子接地體采用錫條焊接形式，并做防腐處理。

4、離子接地體周邊用強降型長效降阻劑包敷。

5、水平地網溝每米敷35kg長效降阻劑，把水平地線完全包住。

6.回填時，與接地體的土壤盡量用細土，避免有雜物及石頭等。并分層夯實。

7.此設計接地電阻≤4歐姆。

（一）、防雷器材部分（二三級防雷）
1、380/220V電源防雷器材部分（二級防雷）
序號	設備名稱	型號	數量	單位
1	三相一、二級復合型電源防雷器		2	個
2	三相防雷箱		1	個
3	等電位連接箱		1	個
	小計
2、取電插座防雷器材部分（三級防雷）(每個機柜配一個，總12個機柜）
序號	設備名稱	型號	數量	單位
1	插座式防雷器		12	個
	小計
3、網絡防雷器材部分（三級防雷）（1臺24口交換機）
序號	設備名稱	型號	數量	單位
1	機架式網絡信號防雷器（1位）		24	位
	小計
4、電話防雷器材部分（三級防雷）（1臺電話線）
序號	設備名稱	型號	數量	單位
1	語音信號防雷器（1位）		1	套
	小計
（二）、單獨接地體部分
1	地網	開挖、回填	20	M
2	鍍鋅角鐵	50*5*2000	12	根
3	鍍鋅扁鐵	40*4	24	M
4	接地測試箱	定制	1	個
5	長效降阻劑	HD-JZJ/A	15	包
6	防雷接地連線	BVR-50mm2 地	10	M
7	銅鐵轉換頭	焊接	1	個
8	工程輔材	定制	1	項
	小計
（三）、機房接地鋼帶匯流排部分
序號	設備名稱	型號	數量	單位
1	接地紫銅帶	3*30mm	50	米
2	接地匯流排	AD/D008	50	米
3	絕緣子	10CM	120	套
4	其它輔材	定制	1	項
	小計
（四）、機房接地線部分
序號	設備名稱	型號	數量	單位
1	邏輯地網引下線	ZR-BV-35mm2	50	米
2	接地端子	定制	50	個
3	電氣配電接地線	ZR-BV-16mm2	100	米
4	防雷器接地線	ZR-BV-10mm2	50	米
5	機柜接地線	ZR-BV-6mm2	100	米
6	鍍鋅金屬線管	直徑=25mm	900	m
7	金屬軟管	定制	16	條
8	其它輔助材料	定制	1	批
