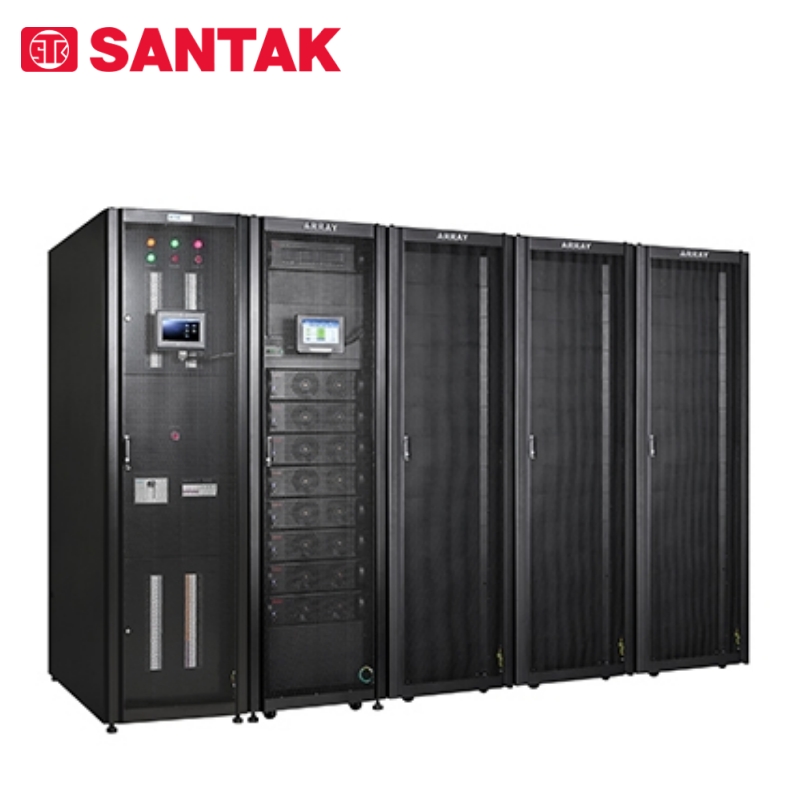

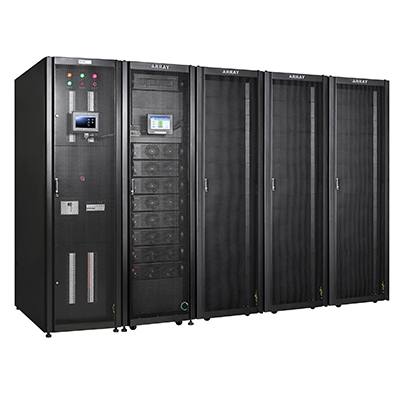

山特模塊化UPS——ARRAY 3A3 PT 系列（60kVA～600kVA) 集出色的效率和可靠性及美觀的設計于一身。這是一款節省空間、易于擴展且通風靈活的設備，部署與管理同樣簡單方便，是當今數據中心的優秀三相白色或灰色空間解決方案。
- 與鋰電池完美集成，兼容多種鋰離子電池管理系統 (BMS)，數據中心的電池管家，儲能型UPS，不僅僅是UPS
- 高功率密度，低占地(1.32m^2)，與 ARRAY 3A3 PT 200*3 相比節省 50%
- 靈活組合，按需配置，邊成長邊投資，降低CPEX，熱同步并機支持模塊內部，外部并機，垂直方向最大10個模塊，水平方向支持8 臺并機，最大4.8MW
- 高效率，綠色節能，SiC 材料技術雙轉換效率高達 97 %，支持市電直供ESS 效率高達99%，智能模塊休眠VMMS，低負載率下表現依舊強勁，降低數據中心OPEX
- 靈活的通風選擇，后出風或上出風靈活，兼容上下進線
- 在線可更換 UPM、STSW 和通信模塊，MTTR低至 5 分鐘
- 先進材料技術，使用油浸電免維護長壽命濾波電容和 SiC Hybrid 寬禁帶半導體集成模塊（抗沖擊，損耗低）
- 一站式集成了完全隔離功能（輸入/ 輸出/ 輸出/MBS 開關備齊，內置旁路快速熔絲）
| 電源模塊 | 產品型號 | 產品描述 | ||
| 功率（千瓦） | 60kW（可選配 62.5kW） | 3A3 PT 60/62.5kW UPM | 3A3 PT 60/62.5kW 功率模塊 | |
| 機架選項 | 3A3 PT 300kVA Frame with MBS | 3A3 PT 300KVA空機柜，內置MBS，可選輸入，輸出，旁路開關 | ||
| 600kW | 標配維修旁路開關MBS，可選輸入，輸出，旁路開關 | |||
| 600kW | 標配輸入，輸出，MBS，旁路輸入開關 | 3A3 PT 600K Frame with MBS | 3A3 PT 600KVA空機柜，內置MBS，輸入，輸出，旁路開關 | |
| 一般特性 | ||||
| 節能系統 (ESS) 模式下的效率 | 高達 99% | 3A3 PT-120 | 60kW*2 | |
| 雙轉換模式下的效率 | 高達 97% | 3A3 PT-125 | 62.5kW*2 | |
| 并行功能 | 標準4 臺外部并機，可定制最大8臺外部并機 | 3A3 PT-180 | 60kW*3 | |
| 電池冷啟動 | 支持 | 3A3 PT-187 | 62.5kW*3 | |
| 軟啟動 | 市電啟動, 電池啟動支持軟起，匹配發電機，時間功率按需設置 | 3A3 PT-240 | 60kW*4 | |
| 輸入特性 | 3A3 PT-250 | 62.5kW*4 | ||
| 電壓 | 380/400/415V | 3A3 PT-300 | 60kW*5 | |
| 電壓范圍 | 301~478V 線電壓，175~276V 相電壓 | 3A3 PT-312 | 62.5kW*5 | |
| 頻率范圍 | 50/60 Hz | 3A3 PT-360 | 60kW*6 | |
| 功率因數 | > 0.99 | 3A3 PT-375 | 62.5kW*6 | |
| 輸入電流畸變 | < 3% @ 100% 負載能力 | 3A3 PT-420 | 60kW*7 | |
| 蓄電池 | 3A3 PT-437 | 62.5kW*7 | ||
| 蓄電池類型 | 鉛酸，鋰電池 | 3A3 PT-480 | 60kW*8 | |
| 充電方法 | ABM | 3A3 PT-500 | 62.5kW*8 | |
| 電池電壓 | 360~640Vdc | 3A3 PT-540 | 60kW*9 | |
| 電池連接 | 支持并機1+1 共用電池 | 3A3 PT-600 | 60kW*10 | |
| 輸出 | 3A3 PT-600 | 60kW*10 | ||
| 電壓 | 380/400/415V 4 線 | UPS 尺寸 (mm) | ||
| 頻率范圍 | 50/60 Hz | 3A3 PT 300kVA Frame with MBS ( 高 * 深 * 寬 ) | 2000*1100*600 | |
| 調節 | ±1% 穩態 | |||
| 電壓閾值 | < 1% (100% 線性負載) < 5% ( 非線性負載) | 3A3 PT 600kVA Frame with MBS ( 高 * 深 * 寬 ) | 2069*1100*1200 | |
| 過載 | 125% 10 分鐘 | UPM 尺寸 (mm) | ||
| 認證 | 高度 | 173.4 (4U) | ||
| 安全 | IEC62040-1 | 深度 | 700 | |
| EMC | IEC62040-2 | 寬度 | 439 | |
| 性能 | IEC62040-3 | 重量 (kg) | ||
| 證書 | 泰爾/ 節能 | UPS ( 不帶UPM ) | 726 | |
| 可選附件 | UPM | 39 | ||
| SNMP 卡/Modbus RTU/工業繼電器卡/PXGMS卡/外部同步控制箱/鋰電池柜/靠壁套件和頂部出風套件 | ||||
