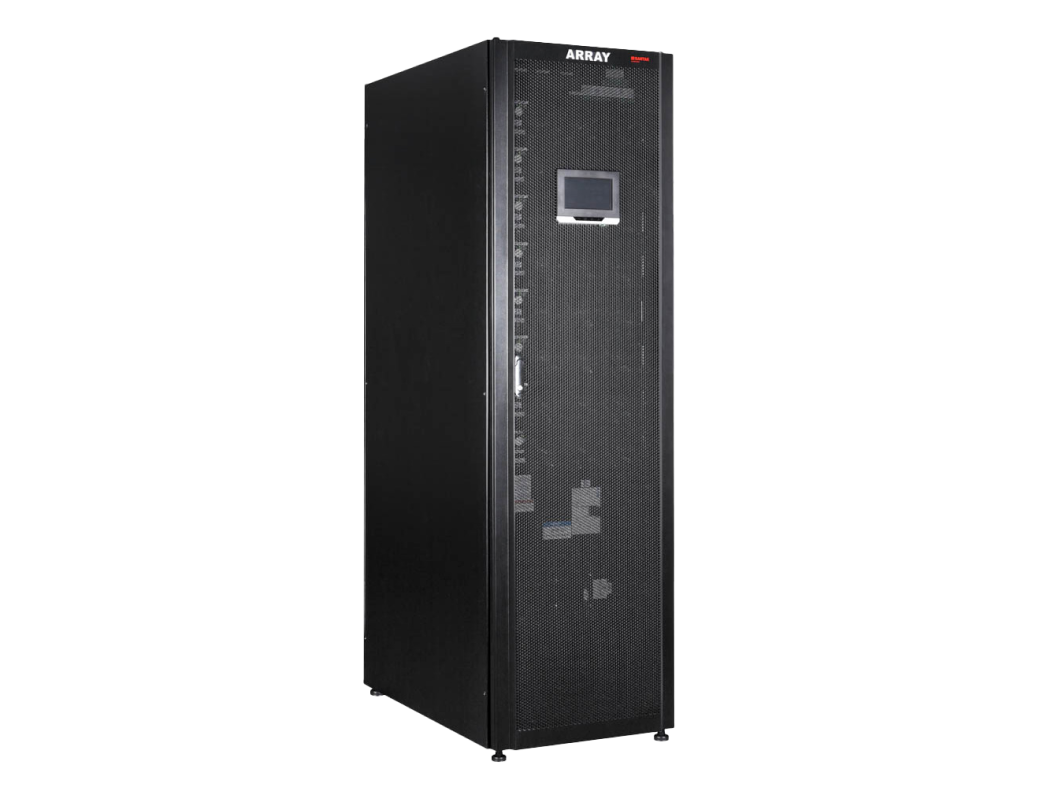

ARRAY 3A3 PT 系列（25kVA～200kVA) 是山特新型的三進三出模塊化 UPS，采用全數字化控制技術，為數據中心機房提供安全、可靠、穩定、環保的不間斷電源，與山特的PPM 精密配電柜和 ARRAY 系列服務器機柜的組合，為客戶提供一體化、一站式的基礎電源解決方案。
- 采用三電平技術，效率高達 96%
- 電池?zé)o中線設計，節約用戶安裝費用
- 采用無線并聯技術，降低了單點故障的概率，可靠性的設計
- 系統等級的并聯冗余，模塊互為備份，可在線熱插拔，提高系統的可用性
- 采用模塊化設計，易于升級、擴容和維護，降低 MTTR 維護時間，實現零停機檢修時間，提高系統的可用性
- 在線雙變換技術，適應惡劣電網環境，為負載提供純凈的電力保護
- 高效模式效率可達 99%，進一步降低 TCO
- 適應電網環境，輸入市電范圍 214-520V，減少電池充放電次數，延長使用壽命
- 電池節數 36-42 節靈活配置
- ARRAY 3A3 PT 具有優異的電氣性能，能為各種負載提供安全有效的電源保護，綠色環保，元器件符合歐盟 Rosh
- 智能化電池管理技術，提高電池的使用壽命，電池節數可調，提高電池的利用率，減少電池的浪費，降低環境鉛污染
- ARRAY 3A3 PT 采用超大彩色觸摸屏幕，圖形化顯示，直觀易操作，支持中英文界面
- 便于安裝，可選擇上、下進出線系統 ,75kW 框架可選配電盤、防雷模塊等其它選件
- 山特豐富的通訊接口和軟件監控解決方案，為用戶提供實時的本地化或遠程的狀態指示和告警提示，構成硬件軟件一體的電源保護方案
| 總概 | |
| UPS 輸出容量 | 25-200 kVA, 1.0 pf |
| 在線雙轉換效率 | >96% |
| ECO 模式效率 | >99% |
| 逆變 / 整流拓?fù)?/td> | 三電平，高頻 PWM IGBT 調制 |
| 并機能力 | 最大 4 臺水平擴容 |
| 噪音 | 默認 ( 在線雙轉換 ) < 65dBA |
| UPS 拓?fù)?/td> | 在線雙轉換 |
| UPS 尺寸 ( 寬 x 深 x 高 ) | 600mm x 1100mm x 2020mm (75kVA 框 架) |
| 608mm x 1010mm x 2050mm (200kVA 框 架) | |
| UPS 防護能力 | IP20 |
| 海拔高度 | 1000 米內無需降容使用 |
| 輸入 | |
| 輸入配電 | 3ph + N + PE |
| 額定電壓 ( 可配置 ) | 220/380, 230/400, 240/415 V |
| 額定輸入頻率 | 50 or 60 Hz, 用戶可選 |
| 頻率接受范圍 | 40 to 72 Hz |
| 輸入功率因數 | 0.99 |
| 輸入電流THD | <3% |
| 軟啟動能力 | 支持 |
| 電池 | |
| 電池類型 | VRLA、AGM、膠體電池 |
| 充電方式 | ABM 技術或者持續浮充 |
| 電池溫度補償 | 可選 |
| 電池額定電壓 (VRLA) | 36-42 節電池可選，默認 40 節 |
| 電池冷啟動能力 | 支持 |
| 輸出 | |
| 輸出配線 | 3ph + N + PE |
| 額定電壓 | 220/380, 230/400, 240/415 50/60 Hz |
| 輸出 UTHD | <1.5% (100 % 線性負載 ) |
| <3%(非線性負載) | |
| 允許負載功率因數 | 0.8 超前 ~ 0.8 滯后 |
| 逆變器過載 ( 市電模式 ) | 10 分鐘 125% |
| 60 秒 150% | |
| 300 毫秒 > 150% | |
| 逆變器過載 ( 電池模式 ) | 10 分鐘 125% |
| 60 秒 150% | |
| 300 毫秒 > 125% | |
| 旁路過載 | < 115% 持續運行 , 10ms 1000%(提醒 : 旁路保險有可能限制過載能力 !) |
| 附件 | |
| 智能卡 ( SNMP 卡，Modbus 卡，干節點卡 )，并機柜，山特電池柜 | |
| 通訊 | |
| 通訊插槽 | 3 個智能卡插槽，可選裝 SNMP 卡，Modbus卡，干節點卡 |
| 通訊接口 | 內置主機和設備型 USB |
| 繼電器輸入接口 | 5 路可編程輸入和緊急關機接口 |
| 軟件 | 山特Winpower |
| 認證標準 | |
| 安規 | IEC 62040-1 |
| EMC | IEC 62040-2 |
| 產品性能 | IEC 62040-3 |
| RoHS | EU directive 2011/65/EU |
| 其他 | 泰爾認證YD/T2165-2010 |
| CQC 節能認證 CQC3108-2011 | |
