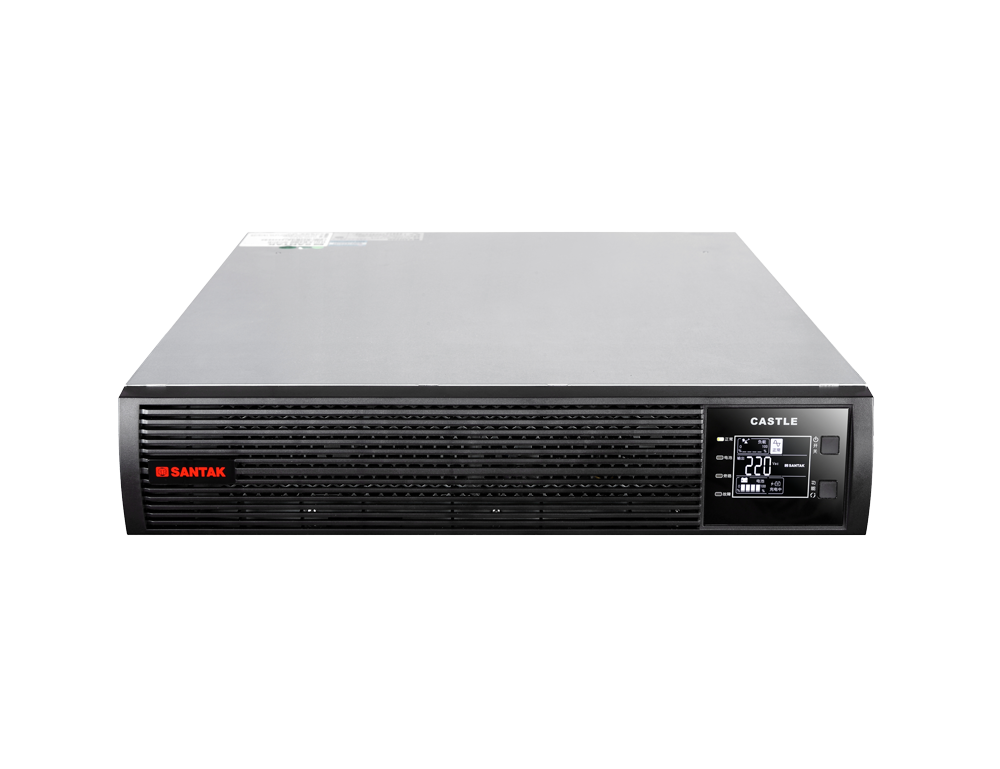

城堡（Castle）系列機架式 C1-10kVA Rack采用機架式結構，純在線雙變換設計。能有效匹配用戶的用電設備、提高能源使用效率以及降低應用成本。配置先進的通訊軟件及各種通訊接口，兼容各種虛擬化系統的管理。適用于各種IT及工業機柜環境，滿足用戶設備需要的N+X及2N等各種冗余級別的可靠性要求。其典型應用包括：中小型企業、大型企業分支機構、銀行網點等小型化數據中心；存儲器、網絡設備、VoIP、通訊設備、自動化設備、Office 辦公終端；精密儀器設備及工業控制設備等。
- 輸出功率因數0.9，完全匹配主流負載設備
- 雙轉換效率95%，為用戶節省大量能源開支
- CE標志，符合IEEE 標準，符合歐盟環保標準
- 結構緊湊，10kVA只需2U高度，節省寶貴的機柜空間
- 配置電池數量可調整，可根據用戶電池數量設置匹配參數
- 高溫環境驗證，可適應50攝氏度環境溫度運行
- 超強充電能力，滿足長時間后備電池配置及快速充電需求
- 低噪音模式設計，舒適的使用體驗
- 支持并機擴展，提升系統容量及系統冗余度
- 豐富的選配件，可滿足用戶的差異化需求，包含：網絡監控卡、Modbus/CMC卡、可編程干節點卡、并機組件、維修旁路、主機導軌、電池模塊導軌
RACK 1-3kVA 技術規格
| 型號 | C1KR（2021） | C1KRS（2021） | C2KR（2021） | C2KRS（2021） | C3KR（2021） | C3KRS（2021） | |
| 額定容量 | 1kVA | 2kVA | 3kVA | ||||
| 輸入 | 電壓 | (110-300)VAC | |||||
| 頻率 | 40-70Hz | ||||||
| 輸入功因 | ≥0.98 | ||||||
| 電池 | 外接電池標稱電壓 | – | 36V | – | 72V | – | 96V |
| 電池形式 | 閥控式鉛酸蓄電池 | ||||||
| 電池數量 | 2PCS | – | 4PCS | – | 6PCS | – | |
| 輸出 | 電壓 | 220*(1±2%)VAC | |||||
| 頻率 | 與輸入同步(市電模式) | ||||||
| 50±0.05Hz (電池模式) | |||||||
| 輸出功因 | 40°C環境溫度下0.8，30°C環境溫度下0.9 | ||||||
| 過載能力 | 105%-150%，47s-25s；150%-200%，25s-300ms；200%以上200ms(輸出功因0.8) | ||||||
| 插座形式*數量 | 國標插座*2 | ||||||
| 轉換時間 | 停電/復電 | 0ms | |||||
| 后備時間 (80%載，0.8功因) | >4.5 min | – | >4.5 min | – | >4.5 min | – | |
| 指示燈 | LED+LCD | LCD電壓、頻率等信息顯示、UPS運行狀況指示燈等 | |||||
| 警報聲音 | 電池放電 | 當輸入電壓斷電時每四秒一叫，當電池將用盡時每一秒一叫 | |||||
| UPS異常 | 長鳴 | ||||||
| 自動重啟 | 電池耗盡shutdown后，市電恢復正常時，可以自動重啟 | ||||||
| 通訊界面 | USB | 監控功能 | |||||
| 可擴展通訊卡（選購件) | NMC卡，CMC卡，AS400卡，SPCC卡 | ||||||
| 環境 | 溫度 | 0°C-40°C | |||||
| 濕度 | <95% | ||||||
| 重量(凈重)Kg | 主機 | 11 | 7.2 | 17.5 | 8.9 | 21.6 | 9.0 |
| 電池模塊 | – | 20.0 | – | 20.0 | – | 24.8 | |
| 外觀尺寸 W*D*H(mm) | 主機安裝尺寸 | 438*420*87 | 438*420*87 | 438*570*87 | 438*420*87 | 438*570*87 | 438*420*87 |
| 電池模塊 | – | 438*420*87 | – | 438*420*87 | – | 438*420*87 | |
| 運輸重量（毛重）Kg | 主機 | 13.5 | 9.7 | 20.9 | 11.4 | 25 | 11.5 |
| 電池模塊 | – | 22.5 | – | 22.5 | – | 27.3 | |
| 運輸尺寸W*D*H （mm） | 主機運輸 | 540*526*220 | 540*526*220 | 580*760*220 | 540*526*220 | 580*760*220 | 540*526*220 |
| 電池模塊 | – | 540*526*220 | – | 540*526*220 | 540*526*220 | ||
Rack 6-10kVA 技術參數
| 產品型號 | C6K Rack | C6KS Rack | C10K Rack | C10KS Rack |
| 額定輸出容量 | 6000VA/5400W | 6000VA/5400W | 10000VA/9000W | 10000VA/9000W |
| 輸出特性 | (110-300)VAC | |||
| 輸出波形 | 正弦波 | |||
| 額定電壓 | 208/220/230/240VAC | |||
| 輸出電壓精度 | ±1% | |||
| 輸出電壓失真度 | 線性負載< 1%，非線性負載 < 4% | |||
| 輸出頻率（電池模式） | (50/60±0.1 )Hz | |||
| 運行效率 | 95%；ECO 模式98% | |||
| 過載能力 | 125%10 分鐘；150% 1分鐘 | |||
| 輸入特性 | ||||
| 輸入電壓范圍 | 110VAC-276VAC | |||
| 輸入頻率范圍 | 40~70HZ | |||
| 輸入連接 | 單相三線（火線/ 零線/ 地線） | |||
| 輸入諧波電流 | < 3% | |||
| 輸入功率因數 | ≥ 0.99 | |||
| 電池配置與管理 | ||||
| 可配置12V電池數量 | 默認16節，長機16-20節可設定 | |||
| 電池后備時間（75%負載率） | 6.5分鐘 | – | 5分鐘 | – |
| 充電能力 | 默認1.4A，1-4A可設定 | 默認4A, 1-12A可設定 | 默認2A，1-4A可設定 | 默認4A, 1-12A可設定 |
| 接口和通訊管理 | ||||
| 操作及顯示面板 | LCD+LED | |||
| 標配通訊接口 | RS232/USB | |||
| 通訊插槽 | 1 個，標配 | |||
| 可擴展通訊卡 | NMC卡，CMC卡，AS400卡，SPCC卡 | |||
| 緊急關機（EPO）接口 | 標配 | |||
| 可編程干節點接口 | 1 個輸入+1 個輸出，標配 | |||
| 通訊軟件 | Winpower | |||
| 物理參數 | ||||
| 主機尺寸 | 438*571*86.3 | |||
| 主機安裝高度 | 2U | |||
| 主機重量（Kg） | 13.3 | 13.6 | 15.2 | 15.5 |
| 電池模塊尺寸 | 438*594*130 | |||
| 電池模塊安裝高度 | 3U | – | 3U | – |
| 電池模塊重量（Kg） | 46 | – | 52 | – |
| 主機運輸尺寸 | 586*766*238 | |||
| 主機運輸重量（Kg） | 16.3 | 18 | 16.4 | 18.3 |
| 電池模塊運輸尺寸 | 578*796*353 | |||
| 電池模塊運輸重量（Kg） | 52 | – | 58 | – |
| 環境參數 | ||||
| 運行環境溫度 | 0°C ~ 50 °C | |||
| 運行環境濕度 | 0 ~ 95% （無冷凝） | |||
| 儲存溫度 | -25℃ ~ 55℃ | |||
| 運行噪音（典型負載，1 米處） | ≤ 45dB | ≤ 45dB | ≤ 50dB | ≤ 50dB |
| 防護等級 | IP20 | |||
| 標準和認證 | ||||
| 產品標準 | IEC61000/IEC62040/GB4943/GB7260 | |||
| 產品認證 | TLC/ 節能認證/CE | |||
